Résumé
Le niobate de lithium en couche mince (TFLN) désigne à la fois une structure de gaufre, dans laquelle une fine couche de niobate de lithium est déposée sur un substrat de silice et de silicium, et une plateforme de photonique intégrée permettant de concevoir des circuits et composants photoniques compacts et performants. Cette approche combine les propriétés électro-optiques (et autres propriétés nonlinéaires) exceptionnelles du niobate de lithium (LiNbO₃) et les capacités de microfabrication modernes reposant sur l’utilisation de structures nanométriques ou micrométriques. Elle répond ainsi aux besoins critiques de bande passante, d’efficacité énergétique et d’intégration imposés par les réseaux haute vitesse, les datacenters et les technologies émergentes, ce qui explique l’intérêt croissant des acteurs industriels et des investisseurs.
Les communications par fibre optique figurent parmi les technologies les plus transformatrices des cinquante dernières années. Elles ont rendu possible Internet, les services infonuagiques et la connectivité mondiale, et soutiennent aujourd’hui une croissance rapide alimentée par les centres de données, l’intelligence artificielle (IA) et les réseaux 5G et 6G. Cette évolution exerce une pression croissante sur les infrastructures optiques, qui doivent offrir toujours plus de bande passante, avec une efficacité énergétique améliorée et dans des formats de plus en plus compacts.
Au cœur de ces systèmes se trouvent des composants essentiels — sources lumineuses, fibres, détecteurs et surtout modulateurs optiques — qui conditionnent le débit de transmission et la qualité du signal. Historiquement, les modulateurs les plus performants reposaient sur des cristaux niobate de lithium, un matériau cristallin capable de réaliser une modulation électro-optique rapide et linéaire grâce à l’effet Pockels. Cependant, les dispositifs classiques en niobate de lithium massif sont volumineux et difficiles à intégrer à grande échelle. Par ailleurs, la mince couche de niobate de lithium confine le signal optique d’une façon telle que l’efficacité de modulation est multipliée par près de 100 fois par rapport aux cristaux.
C’est dans ce contexte qu’a émergé le niobate de lithium en couche mince (TFLN), qui transpose les performances éprouvées du matériau dans une plateforme de photonique intégrée moderne. Cette approche ouvre la voie à des composants optiques compacts, ultra-rapides et écoénergétiques, adaptés aux exigences des réseaux haute vitesse, des centres de données et d’autres technologies émergentes.
Qu’est-ce que le niobate de lithium en couche mince (TFLN / LNOI) ?
Le TFLN, aussi appelé LNOI (« Lithium Niobate on Insulator »), est une configuration dans laquelle une très fine couche de LiNbO₃ est liée à un substrat isolant (typiquement SiO₂ sur une gaufre de support comme le silicium). Cette configuration permet de définir des guides d’ondes nanophotoniques avec un confinement optique fort et une interaction plus efficace entre les champs électriques et optiques, que les structures optiques classiques en volume. Ce changement d’architecture ouvre la voie à une photonique intégrée capable de performances dépassant celles des modules discrets.
Le matériau conserve les propriétés exceptionnelles du LiNbO₃ : un large effet électro-optique, des coefficients non linéaires importants (χ²) et une transparence optique étendue, tout en permettant des architectures sur puce beaucoup plus compactes et manufacturables.
Pourquoi le TFLN suscite-t-il un tel intérêt maintenant ?
Progrès techniques récents
Les avancées en nanofabrication permettent aujourd’hui de produire des couches très minces de niobate de lithium directement sur des gaufres industrielles et commercialement disponibles. Cette évolution rend possible la fabrication de composants photoniques intégrés (photonic integrated circuits, PIC) à grande échelle, sans compromettre la qualité optique, ni les performances.
Ces avancées se traduisent par :
- Des modulateurs électro-optiques ultra-rapides (bandes > 100 GHz) et à faible tension de commande ;
- Une efficacité énergétique améliorée et une intégration plus dense des composants photoniques ;
- Des structures actives et non-linéaires exploitant la forte non-linéarité χ² pour des fonctions avancées (conversion de fréquence, peignes de fréquence, génération de paires de photons).
Ces performances dépassent souvent celles des modulateurs conventionnels en LiNbO₃ en volume et répondent à la demande accrue des systèmes optiques modernes.
Facteurs de marché
Du point de vue du marché, le TFLN en est encore à un stade relativement précoce, mais il s’appuie sur une base existante déjà bien établie. Le marché mondial des modulateurs en niobate de lithium et des composants optiques haute performance se chiffre déjà en milliards de dollars, tandis que la photonique intégrée poursuit une croissance soutenue.
Bien que le marché actuel des gaufres et des dispositifs TFLN demeure encore modeste, sa trajectoire de croissance est clairement positive, portée par la demande croissante pour les systèmes de télécommunications et de transmission de données de nouvelle génération. Des rapports de marché projettent une croissance significative des revenus des modulateurs en TFLN, avec des taux annuels composés à deux chiffres et des valorisations dépassant le milliard de dollars américains d’ici la fin de la décennie.

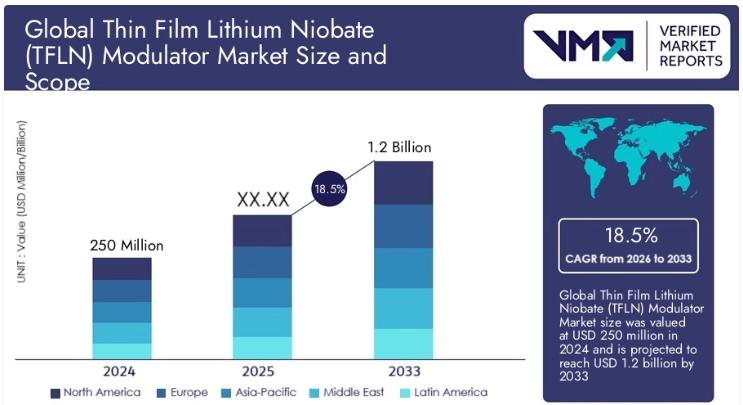

Source : Thin Film Lithium Niobate (TFLN) Modulator Market Size, Industry SWOT & Forecast
Cette dynamique attire des investissements importants de la part des équipementiers optiques, des intégrateurs système et des fonds technologiques, car le TFLN promet de réduire les coûts par bit et d’augmenter l’efficacité énergétique des réseaux. On parle de plus en plus de la consommation énergétique en unités de Joule/bit (Énergie par unité d’information) pour quantifier l’efficacité dans l’industrie des télécommunications.
Les principaux cas d’usage
Télécoms et centers de données
Dans les réseaux de télécommunication et les centres de données, l’efficacité et la bande passante des modulateurs électro-optiques conditionnent la capacité de transmission de données à très haut débit. La plateforme TFLN permet la réalisation de modulateurs plus compacts, avec une faible consommation énergétique par bit transmis, et une moindre perte thermique, ce qui réduit les coûts d’exploitation (OPEX) tout en augmentant la bande passante disponible pour les opérateurs et les grands exploitants de centres de données infonuagiques (hyperscalers) tels que par exemple Amazon, Microsoft, Google, et Meta.
Technologies émergentes
Le TFLN permet de concevoir des composants optiques qui répondent directement aux besoins des infrastructures modernes :
- Transmission cohérente, où la linéarité et la vitesse des modulateurs améliorent les performances ;
- Photonique quantique et métrologie, tirant parti des propriétés non linéaires et de l’intégration compacte offerte par le TFLN ;
- Capteurs avancés et applications LiDAR, qui bénéficient d’un large spectre optique et d’une intégration sur puce.
Ces applications ouvrent de nouveaux segments à forte croissance — et relient clairement la technologie à des bénéfices mesurables pour les entreprises innovantes.
Les alternatives au TFLN
Plusieurs plateformes photoniques coexistent aujourd’hui, chacune offrant des avantages spécifiques, mais aussi des limites.
- La photonique sur silicium se distingue par son haut niveau d’intégration et sa maturité industrielle, tout en étant contrainte par un effet électro-optique intrinsèque faible.
- Le nitrure de silicium présente des pertes optiques particulièrement faibles, mais ne permet pas la modulation active native.
- Les matériaux III-V offrent quant à eux un gain optique essentiel pour certaines applications, au prix d’une complexité accrue et de coûts plus élevés.
- Enfin, le niobate de lithium en volume demeure une référence en matière de performance électro-optique, mais sa nature plus volumineuse limite son potentiel d’intégration dans les systèmes et sous-systèmes.
Dans ce paysage, le TFLN se positionne comme une synthèse des principaux atouts de ces plateformes — intégrabilité, performance et efficacité énergétique — tout en faisant encore face à des défis liés à la fabrication et au packaging photonique.
Défis et limites actuels
Malgré son fort potentiel, le TFLN fait encore face à plusieurs défis industriels. Les coûts de fabrication demeurent plus élevés que ceux de certaines plateformes alternatives, tandis que l’uniformité des gaufres et la maturité des procédés de production à grande échelle continuent d’évoluer. À cela s’ajoutent des enjeux liés à la mise en boîtier et aux tests, qui requièrent des innovations spécifiques pour garantir la robustesse et la fiabilité des systèmes. La maîtrise de ces facteurs est déterminante pour une adoption à large échelle, en particulier dans des marchés fortement sensibles aux coûts.
Conclusion
Dans ce contexte, le TFLN s’impose comme une évolution structurante de la photonique intégrée, répondant à des besoins critiques d’efficacité énergétique, de bande passante et d’intégration. Pour tirer pleinement parti de cette technologie, les organisations doivent pouvoir évaluer les compromis technologiques, prototyper rapidement et valider les performances sur gaufre. Grâce à ses capacités en microfabrication photonique et à ses procédés de fonderie dédiés au TFLN, INO accompagne les entreprises et les équipes d’innovation à cette étape clé, entre exploration technologique et préparation à l’industrialisation.
